Tenute a molla ad alta pressione per flangia
 Materiale standardAnello di tenuta / rivestimento: PTFE 'V' / Molla elicoidale: acciaio inossidabile 301, 316L, ecc. * Altri materiali sono disponibili su richiesta. |
|  |
Descrizione
JDVE è una tenuta statica a semplice effetto composta da una giacca in teflon e una molla a "V" o elicoidale.
JDVE è adatto per gas compresso, guarnizioni per fratture senz'acqua, GPL e azoto liquido, nonché per movimenti rotatori, alternativi e oscillatori. È inoltre consigliato per applicazioni su fluidi e gas ad alta pressione, in particolare per la tenuta di flange di pressione interne.
vantaggi
- Resistenza ad alta pressione - Eccellente saldabilità in applicazioni con gas e fluidi - Adatto anche a superfici non ideali - Eccellente compatibilità chimica, - Buona resistenza alle perdite - Può gestire rapidi cambiamenti di temperatura - Installazione semplice - Lunga durata |  |
Condizioni operative
Velocità | Pressione | Temperatura | Media | Diametro fornito |
0.1m / s | 0 ~ 45Mpa | -55 ℃ ~ + 260 ℃ | Tutti i tipi di fluidi, prodotti chimici o gas | 5 millimetri-1500 millimetri |

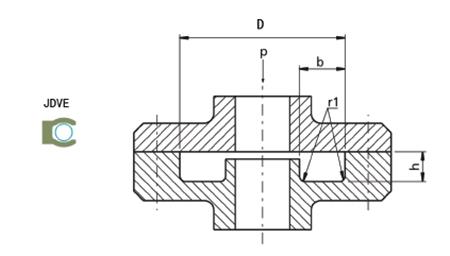

Disegno tecnico
Dimensioni di installazione
| Numero parte | Diametro esterno della scanalatura | Larghezza della scanalatura b | Profondità della scanalatura | Raggio r | ||
| Gamma consigliata | Intervallo esteso | min. | h | Tol. | max. | |
| JDVE0 | 10 - 13.9 | 10 - 40 | 2.4 | 1.45 | 0.03 | 0.4 |
| JDVE1 | 14 - 24.9 | 13 - 200 | 3.6 | 2.25 | 0.05 | 0.4 |
| JDVE2 | 25 - 45.9 | 18 - 400 | 4.8 | 3.1 | 0,08 | 0.6 |
| JDVE3 | 46 - 124.9 | 28 - 700 | 7.1 | 4.7 | 0.1 | 0.8 |
| JDVE4 | 125 - 999,9 | 45 - 1000 | 9.5 | 6.1 | 0.15 | 0.8 |
| JDVE5 | 1000 - 1500 | 110 - 1500 | 15 | 9.5 | 0.2 | 0.8 |
FAQ
1. Quanto dura il tempo di produzione delle tenute energizzate a molla?
Generalmente 7-10 giorni per la nuova produzione, 1-2 giorni per gli articoli disponibili.
2. Fornite molle di altra forma?
Oltre alla molla elicoidale e cantilever V, forniamo anche molla a sbalzo a U e molla a stelo distaccata per variseals. Gli altri due sono considerati usati raramente, quindi è richiesto MOQ.
3. Puoi realizzare dimensioni personalizzate di questo prodotto?
Sì, supportiamo dimensioni personalizzate di tutte le tenute a molla. Vi preghiamo di contattarci per ulteriori discussioni.
4. Puoi realizzare sigilli secondo il mio campione?
Sì, siamo in grado di analizzare il tuo campione e realizzare lo stesso disegno o lo stesso per adattarlo alla tua applicazione.
