Tenute assiali a molla per pressione esterna
 Materiale standardAnello di tenuta / rivestimento: PTFE'V' / Molla elicoidale: 301 SS, 316L SS, ecc. * Altri materiali sono disponibili su richiesta. |
|  |
Descrizione

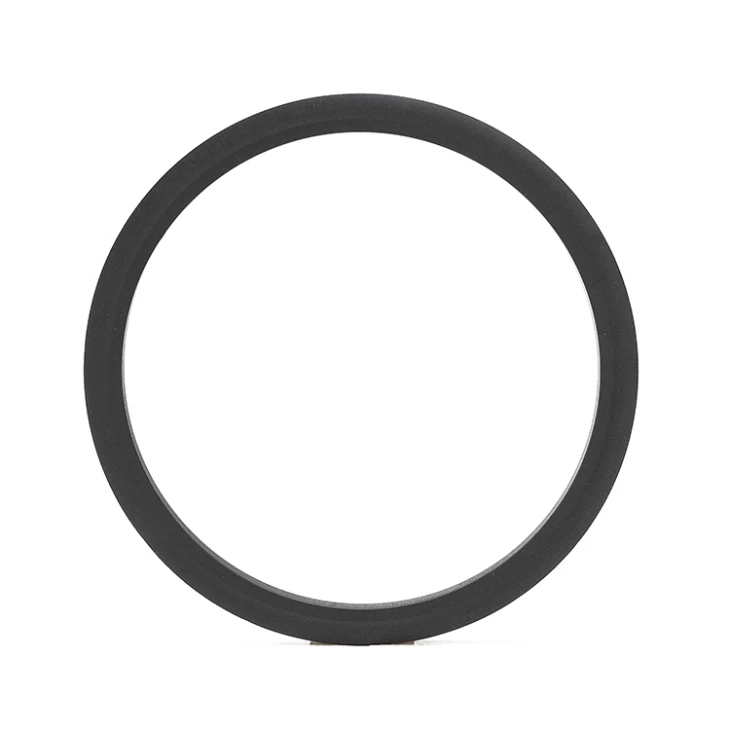

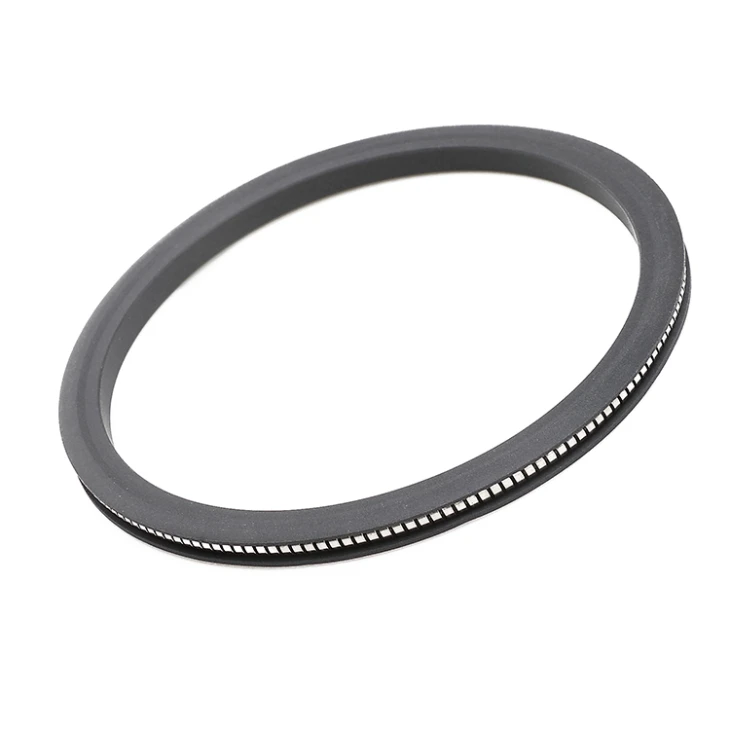

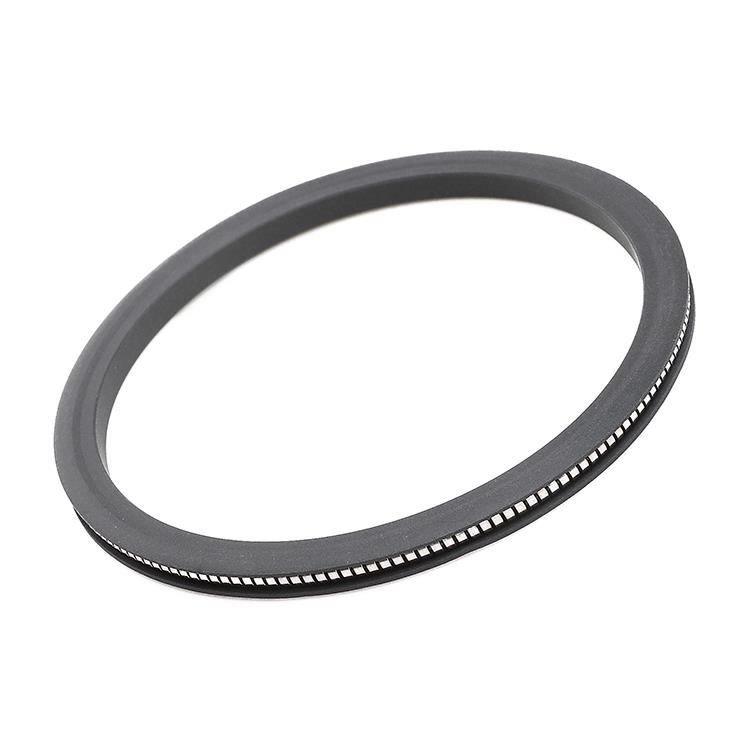

JDVL è una tenuta statica a semplice effetto composta da una giacca in teflon e una molla a sbalzo a V o molla elicoidale.
JDVL è adatto per gas compresso, guarnizioni per fratture senz'acqua, GPL e azoto liquido, nonché per movimenti rotatori, alternativi e oscillatori. È inoltre consigliato per applicazioni su fluidi e gas ad alta pressione, in particolare per la tenuta di flange di pressione interne.
vantaggi
- Resistenza ad alta pressione - Eccellente saldabilità in applicazioni con gas e fluidi - Adatto anche a superfici non ideali - Eccellente compatibilità chimica, - Buona resistenza alle perdite - Può gestire rapidi cambiamenti di temperatura - Installazione semplice - Durata a magazzino illimitata |  |
applicazioni
Il JDVL ha un'elevata forza di tenuta specifica e garantisce una tenuta stagna anche a basse temperature. Resistente alla maggior parte dei liquidi e dei prodotti chimici, ha una durata illimitata.
Può essere utilizzato per sigillature statiche ad alta pressione, anche in varie tenute al rallentatore. Questa tenuta statica ha un buon effetto di tenuta su gas più leggeri, refrigeranti e aspiratori e può essere utilizzata anche dove la finitura superficiale non è ideale.
Condizioni operative
Velocità | Pressione | Temperatura | Media | Diametro fornito |
- | 0 ~ 45Mpa | -55 ℃ ~ + 260 ℃ | Tutti i tipi di fluidi, sostanze chimiche e gas. | 5 millimetri-1500 millimetri |
Disegno tecnico
Dimensioni di installazione
| Serie n. | Diametro esterno della scanalatura | Larghezza della scanalatura b | Profondità della scanalatura | Raggio r | ||
| Gamma consigliata | Intervallo esteso | min. | h | Tol. | max. | |
| JDVL0 | 3 - 9.9 | 3 - 40 | 2.4 | 1.45 | 0.03 | 0.4 |
| JDVL1 | 10 - 19.9 | 8 - 200 | 3.6 | 2.25 | 0.05 | 0.4 |
| JDVL2 | 20 - 39.9 | 12 - 400 | 4.8 | 3.1 | 0,08 | 0.6 |
| JDVL3 | 40 - 119.9 | 20 - 700 | 7.1 | 4.7 | 0.1 | 0.8 |
| JDVL4 | 120 - 999,9 | 35 - 1000 | 9.5 | 6.1 | 0.15 | 0.8 |
| JDVL5 | 1000 - 2500 | 80 - 1500 | 15 | 9.5 | 0.2 | 0.8 |
* Altre dimensioni sono disponibili su richiesta.
FAQ
1. Sei in grado di vendere solo l'anello o la molla in teflon?
Sì, in genere le guarnizioni a molla vengono vendute in serie. Possiamo anche fornire entrambe le parti se necessario.
2. Sei produttore di questo sigillo?
Sì, siamo produttori originali di questa tenuta flangiata e anche di varie guarnizioni idrauliche. Abbiamo 13 anni di storia nella produzione di sigilli a molla.
3. È possibile selezionare il modello di tenuta in base alle condizioni operative dei clienti?
Sì, siamo stati aiutati i clienti a selezionare la scelta migliore in base alle applicazioni di tenuta. Possiamo anche offrire suggerimenti se il tuo attuale effetto sigillo non è soddisfatto.
4. Puoi realizzare dimensioni in pollici di questo prodotto?
Sì, ma le tenute in pollici sono considerate raramente utilizzate, quindi è richiesto il MOQ.
