Anelli di supporto in teflon idraulici BRT

Materiale standard

1) PTFE riempito

2) PTFE vergine

3) NBR

* Altri materiali sono disponibili su richiesta.

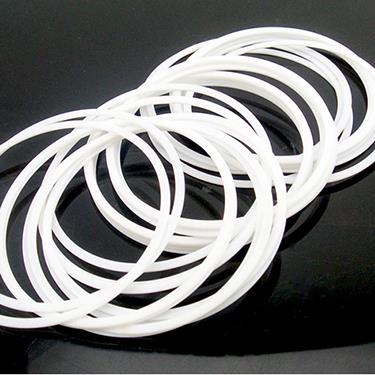

Teflon back up ring

teflon back up rings 1

Descrizione

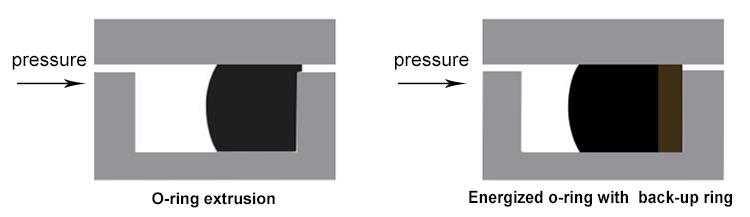

Gli anelli di sicurezza vengono utilizzati per prevenire l'estrusione di un o-ring in presenza di pressioni elevate o grandi lacune di estrusione. In alcune situazioni, si consigliano anelli di backup anche in applicazioni dinamiche. L'uso di un anello di sicurezza aumenta la capacità di pressione e temperatura degli o-ring.

o-ring with back up

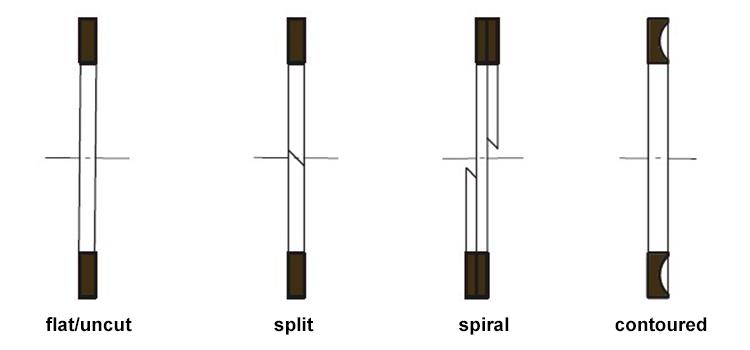

Fondamentalmente, ci sono 4 tipi di anelli di supporto: piatti / non tagliati, taglio diviso / inclinato, anelli di supporto a spirale e sagomati. Il PTFE è considerato il materiale più comunemente usato per gli anelli di sicurezza. Gli anelli di supporto in gomma NBR sono generalmente utilizzati per l'anello di supporto sagomato in modo da conformarsi a un o-ring.

back-up ring types

caratteristiche

- Resistenza alla corrosione chimica come l'acido

- Resistenza alle alte temperature

- Autolubrificante

- Alta resistenza all'usura

- Non appiccicoso, non assorbente

- Dimensioni stabili

Elenco taglie

d	D	t
8	18	2
10	20
14	24
15	28
16	26
18	26
18	31
20	28
20	30
20	33
22	35
23.5	31.5
25	35
25	38
27	40
28	35.5
28	40	3
28	41
30	40
30	43
31.5	41.5
31.5	44.5
34	50
35	45
35.5	45
40	51,5
40	50
45	56
45	55
45	56
47	61
47	63
50	60
50	66
53	63
55	65
55	71
56	66
60	70
60	71
60	76
63	73
64	80
65	75
67	77
70	80
70	90
71	80
71	81
75	95
80	90
80	100
85	100
85	105
90	105
90	110
95	110
95	115
98	112
100	115
100	120
105	125
106	120
112	125
112	132
120	140
125	140
125	150
135	160
136	150
140	165
145	160
145	170
150	165
155	170
155	180	4
160	175
160	185
165	180
170	180
170	200
175	190
175	200
180	200
180	205
190	200
190	210
200	220
200	225
204	224
205	220
210	230
220	240
225	245
225	250
230	250
240	260
250	270
250	275
255	280
260	285
265	290
265	297
270	295
270	300
275	300
280	305
280	312
290	315
300	325
300	332

FAQ

1. Fornite anche anelli di tenuta?

Sì, abbiamo anche o-ring in NBR, FKM, HNBR o silicone.

2. Realizzi anche la dimensione inglese del sigillo?

Sì, possiamo realizzare sigilli di dimensioni in pollici, vi preghiamo di contattarci per i dettagli tramite sales@jinbondseal.com

3. Qual è il tuo MOQ per gli anelli di backup?

Per gli anelli di riserva disponibili, non esiste un MOQ specifico; Per la nuova produzione, MOQ circa 20 pezzi in base alle dimensioni e al tipo di tenuta.

4. Quanta percentuale di otturazioni nei materiali F-PTFE?

Per PTFE caricato con bronzo generalmente 40%, per PTFE caricato con fibra di carbonio dal 15% al 25%.
