Set di guarnizioni del pistone combinato a doppio effetto
Materiale standard
| Parti | Materiale |  |
| Anello guida | POM / Nylon PA | |
| Guarnizione elastomerica | NBR / FKM | |
| Anello di backup | ANIMALE DOMESTICO |
* Altri materiali sono disponibili su richiesta.
Descrizione

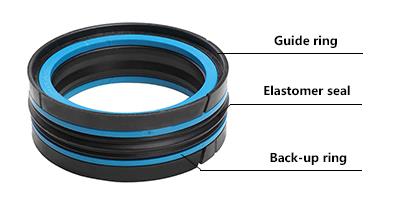

Il KGB (a / b) è un sigillo a doppio effetto ed elemento guida, costituito da un sigillo elastomerico, due anelli di supporto e due anelli guida. L'anello posteriore impedisce l'anello di tenuta in elastomero dall'estrusione in un grande spazio di tenuta. L'anello di guida agisce per guidare il pistone nel cilindro e assorbire la forza radiale.
Questo design offre una combinazione compatta di tenuta e guida per scanalatura di montaggio aperta o chiusa e funziona bene sia in sistemi statici che dinamici.
|
|
vantaggi
- Alta resistenza all'usura - Semplice design del pistone in un unico pezzo - Alta resistenza all'estrusione - Buon controllo del fluido - Può essere installato in scanalature chiuse per ridurre i costi di lavorazione - Sigilla e guida gli effetti multifunzionali - Facile da installare, mantenendo l'anello di sicurezza e l'anello guida |  |
Applicazione
Macchina utensile
autogru
Carrelli elevatori e macchinari per la movimentazione
Macchinari agricoli
Condizioni di lavoro
Velocità | Pressione | Temperatura | Media | Diametro fornito |
0.5m/s | 0 ~ 35Mpa | -30℃~+100℃ | Olio idraulico a base di petrolio, fluido idraulico ritardante di fiamma, olio idraulico ecologico (bio-olio), acqua e altri, a seconda del materiale della tenuta. | 20 millimetri-330 millimetri |
Disegno tecnico
Elenco delle specifiche
| Numero parte | DN H9 | d1 h9 | L1+0.2 | L2+0.1 | d2 h9 | d3 h11 | TP |
| KGB 20 11 | 20 | 11 | 13.5 | 2.1 | 17 | 19 | (a) |
| KGB 25 15 | 25 | 15 | 16.4 | 6.35 | 21.45 | 23.5 | (a) |
| KGB 25 15 / A | 25 | 15 | 12 | 4 | 21 | 23 | (a) |
| KGB 25 16 | 25 | 16 | 13.5 | 2.1 | 22 | 24 | (a) |
| KGB 30 17 | 30 | 17 | 15.4 | 6.35 | 26.5 | 29 | (a) |
| KGB 30 21 | 30 | 21 | 13.5 | 2.1 | 27 | 29 | (a) |
| KGB 32 22 | 32 | 22 | 16.4 | 6.35 | 28.5 | 30.5 | (a) |
| KGB 32 22 / A | 32 | 22 | 15.5 | 2.6 | 28 | 31 | (a) |
| KGB 32 24 | 32 | 24 | 15.5 | 3.2 | 28 | 31.4 | (a) |
| KGB 35 25 | 35 | 25 | 16.4 | 6.35 | 31.4 | 33.5 | (b) |
| KGB 35 25 / A | 35 | 25 | 15.5 | 2.6 | 31 | 34 | (a) |
| KGB 40 24 | 40 | 24 | 18.4 | 6.35 | 35.4 | 38.5 | (a) |
| KGB 40 26 | 40 | 26 | 15.5 | 2.6 | 36 | 39 | (a) |
| KGB 40 30 | 40 | 30 | 16.4 | 6.35 | 35.4 | 38.5 | (a) |
| KGB 40 30 / A | 40 | 30 | 12.5 | 4 | 36 | 338 | (a) |
| KGB 40 32 | 40 | 32 | 15.5 | 3.2 | 36 | 39.4 | (b) |
| KGB 45 29 | 45 | 29 | 18.4 | 6.35 | 40.4 | 43.7 | (a) |
| KGB 45 31 | 45 | 31 | 15.5 | 2.6 | 41 | 44 | (a) |
| KGB 45 35 | 45 | 35 | 16.4 | 6.35 | 40.4 | 43.5 | (a) |
| KGB 50 34 | 50 | 34 | 18.4 | 6.35 | 45.4 | 48.5 | (a) |
| KGB 50 34 / A | 50 | 34 | 20.5 | 3.1 | 46 | 49 | (a) |
| KGB 50 38 | 50 | 38 | 20.5 | 4.2 | 46 | 49.4 | (b) |
| KGB 55 39 | 55 | 39 | 18.4 | 6.35 | 50.36 | 53.5 | (a) |
| KGB 55 39 / A | 55 | 39 | 20.5 | 3.1 | 51 | 54 | (a) |
| KGB 55 43 | 55 | 43 | 20.5 | 4.2 | 51 | 54.4 | (a) |
| KGB 60 44 | 60 | 44 | 18.4 | 6.35 | 55.4 | 58.5 | (a) |
| KGB 60 44 / A | 60 | 44 | 20.5 | 3.1 | 56 | 59 | (a) |
| KGB 60 48 | 60 | 48 | 20.5 | 4.2 | 56 | 59.4 | (b) |
| KGB 63 47 | 63 | 47 | 18.4 | 6.35 | 58.4 | 61.5 | (a) |
| KGB 63 47 / A | 63 | 47 | 20.5 | 3.1 | 59 | 62 | (a) |
| KGB 63 51 | 63 | 51 | 20.5 | 4.2 | 59 | 62.4 | (b) |
| KGB 65 49 | 65 | 49 | 20.5 | 3.1 | 61 | 64 | (a) |
| KGB 65 50 | 65 | 50 | 18.4 | 6.35 | 60.4 | 63.5 | (a) |
| KGB 70 50 | 70 | 50 | 22.4 | 6.35 | 64.2 | 68.3 | (a) |
| KGB 70 54 | 70 | 54 | 20.5 | 3.1 | 66 | 69 | (a) |
| KGB 70 58 | 70 | 58 | 20.5 | 4.2 | 66 | 69.4 | (b) |
| KGB 75 55 | 75 | 55 | 22.4 | 6.35 | 69.2 | 73.3 | (a) |
| KGB 75 59 | 75 | 59 | 20.5 | 3.1 | 71 | 74 | (a) |
| KGB 80 60 | 80 | 60 | 22.4 | 6.35 | 74.15 | 78.3 | (a) |
| KGB 80 62 | 80 | 62 | 22.5 | 3.6 | 76 | 79 | (a) |
| KGB 80 66 | 80 | 66 | 22.5 | 5.2 | 76 | 79.4 | (b) |
| KGB 85 65 | 85 | 65 | 22.4 | 6.35 | 79.15 | 83.3 | (a) |
| KGB 90 70 | 90 | 70 | 22.4 | 6.35 | 84.15 | 88.3 | (a) |
| KGB 90 72 | 90 | 72 | 22.5 | 3.6 | 86 | 89 | (a) |
| KGB 90 76 | 90 | 76 | 22.5 | 5.2 | 86 | 89.4 | (b) |
| KGB 95 75 | 95 | 75 | 22.4 | 6.35 | 89.15 | 93.3 | (a) |
| KGB 100 75 | 100 | 75 | 22.4 | 6.35 | 93.15 | 98 | (a) |
| KGB 100 80 | 100 | 80 | 25.4 | 6.35 | 94.15 | 98.3 | (a) |
| KGB 100 82 | 100 | 82 | 22.5 | 3.6 | 96 | 99 | (a) |
| KGB 100 86 | 100 | 86 | 22.5 | 5.2 | 96 | 99.4 | (b) |
| KGB 105 80 | 105 | 80 | 22.4 | 6.35 | 98.1 | 103 | (a) |
| KGB 110 85 | 110 | 85 | 22.4 | 6.35 | 103.1 | 108 | (a) |
| KGB 110 92 | 110 | 92 | 22.5 | 3.6 | 106 | 109 | (a) |
| KGB 110 96 | 110 | 96 | 22.5 | 5.2 | 106 | 109.4 | (b) |
| KGB 115 90 | 115 | 90 | 22.4 | 6.35 | 108.1 | 113 | (a) |
| KGB 120 95 | 120 | 95 | 22.4 | 6.35 | 113.1 | 118.1 | (a) |
| KGB 120 106 | 120 | 106 | 22.5 | 5.2 | 116 | 119.4 | (b) |
| KGB 125 100 | 125 | 100 | 25.4 | 6.35 | 118.1 | 123 | (a) |
| KGB 125 103 | 125 | 103 | 26.5 | 5.1 | 121 | 124 | (a) |
| KGB 125 108 | 125 | 108 | 26.5 | 7.2 | 121 | 124.4 | (b) |
| KGB 130 105 | 130 | 105 | 25.4 | 9.5 | 122.6 | 127.5 | (a) |
| KGB 130 105 / A | 130 | 105 | 25.4 | 6.35 | 123.1 | 128 | (a) |
| KGB 135 110 | 135 | 110 | 25.4 | 9.5 | 127.6 | 132.5 | (a) |
| KGB 135 110 / A | 135 | 110 | 25.4 | 6.35 | 128.1 | 133 | (a) |
| KGB 140 115 | 140 | 115 | 25.4 | 9.5 | 132.6 | 137.5 | (a) |
| KGB 140 115 / A | 140 | 115 | 25.4 | 6.35 | 133 | 138 | (a) |
| KGB 140 118 | 140 | 118 | 26.5 | 5.1 | 136 | 139 | (a) |
| KGB 140 123 | 140 | 123 | 26.5 | 7.2 | 136 | 139.4 | (b) |
| KGB 145 120 | 145 | 120 | 25.4 | 9.5 | 137.6 | 142.5 | (a) |
| KGB 145 120 / A | 145 | 120 | 25.4 | 6.35 | 138.3 | 142.95 | (a) |
| KGB 150 125 | 150 | 125 | 25.4 | 9.5 | 142.6 | 147.5 | (a) |
| KGB 150 125 / A | 150 | 125 | 25.4 | 6.35 | 143 | 148 | (a) |
| KGB 160 130 | 160 | 130 | 25.4 | 6.35 | 153 | 157.5 | (a) |
| KGB 160 130 / A | 160 | 130 | 25.4 | 9.5 | 152.6 | 157.5 | (a) |
| KGB 160 135 | 160 | 135 | 25.4 | 9.5 | 152.6 | 157.5 | (a) |
| KGB 170 145 | 170 | 145 | 25.4 | 12.7 | 161.7 | 167.1 | (a) |
| KGB 175 150 | 175 | 150 | 25.4 | 12.7 | 166.7 | 172.1 | (a) |
| KGB 180 155 | 180 | 155 | 25.4 | 12.7 | 171.7 | 177.1 | (a) |
| KGB 185 160 | 185 | 160 | 25.4 | 12.7 | 176.7 | 182.1 | (a) |
| KGB 190 165 | 190 | 165 | 25.4 | 12.7 | 181.7 | 187 | (a) |
| KGB 200 175 | 200 | 175 | 35.4 | 12.7 | 191.6 | 197 | (a) |
| KGB 220 190 | 220 | 190 | 25.4 | 6.35 | 121.7 | 217.9 | (a) |
| KGB 220 195 | 220 | 195 | 25.4 | 12.7 | 211.6 | 217 | (a) |
| KGB 250 220 | 250 | 220 | 31.5 | 6.35 | 242.9 | 247.9 | (a) |
| KGB 250 225 | 250 | 225 | 25.4 | 12.7 | 241.6 | 247 | (a) |
| KGB 280 255 | 280 | 255 | 25.4 | 12.7 | 271.6 | 277 | (a) |
| KGB 300 275 | 300 | 275 | 31.5 | 6.6 | 296 | 299 | (a) |
| KGB 320 295 | 320 | 295 | 25.4 | 12.7 | 311.6 | 317 | (a) |
| KGB 360 335 | 360 | 335 | 25.4 | 12.7 | 351.6 | 357 | (a) |
| KGB 380 355 | 380 | 355 | 25.4 | 12.7 | 371.6 | 377 | (a) |
| KGB 400 375 | 400 | 375 | 25.4 | 12.7 | 391.6 | 397 | (a) |
FAQ
1. Di che colore è la guarnizione del pistone del tuo KGB?
Generalmente nero / blu, abbiamo anche viola, bianco disponibile su richiesta.
2. Siete in grado di selezionare il materiale adeguato, il tipo di tenuta in base alle nostre condizioni di lavoro del cilindro?
Sì, offriamo una consulenza tenica prima dell'ordine. Vi preghiamo di inviarci le condizioni di lavoro o qualsiasi disegno, i dettagli delle dimensioni del cilindro, quindi troveremo la soluzione più adatta a voi.
3. Qual è il metodo di imballaggio di questo prodotto?
Il sigillo compatto verrà prima avvolto con una pellicola termoretraibile, 10 pezzi per rotolo.
Quantità adeguata a un cartone. Supportiamo l'imballaggio e l'etichetta personalizzati su tutti gli articoli.
4. Qual è il termine di pagamento?
Paypal, T / T o L / C.
