Materiale standard
Gomma: NBR o FKM Caso: metallo Primavera: acciaio inossidabile * Altre combinazioni di materiali possono essere personalizzate in base alle condizioni di lavoro. |  |
introduzione al prodotto

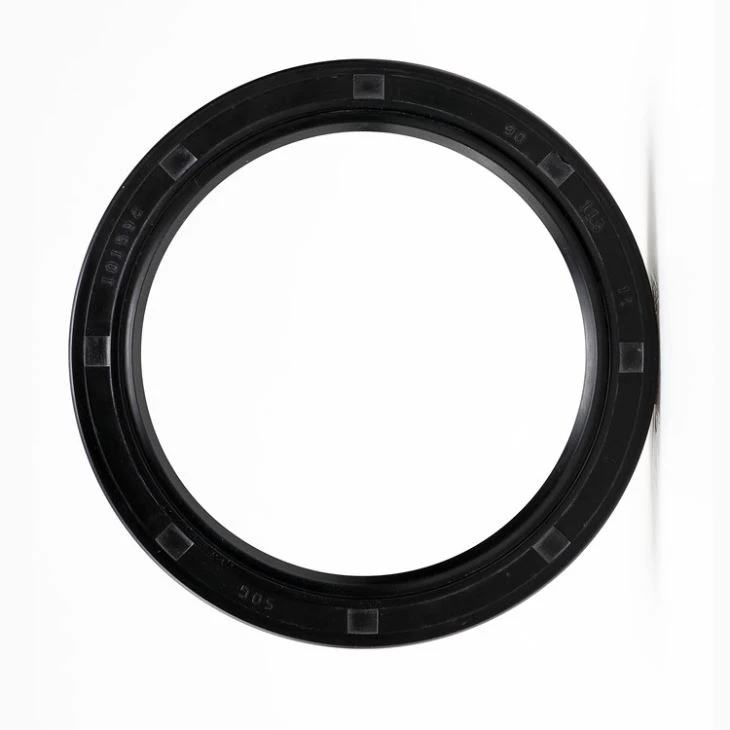

Il paraolio GSB è un paraolio composto da un'unica gabbia metallica esterna con un rivestimento interno in gomma e un labbro di tenuta primario con molla integrata.
caratteristiche
- Buona rigidità radiale, in particolare per i grandi diametri impedendo l'effetto di rimbalzo |  |
Applicazione
Il profilo GSB / GSBB viene utilizzato per la tenuta dell'albero, applicazioni quali motori, pompe e trasmissioni.
Cavità e standard di lavorazione
Stelo del pistone | Tolleranza | ISO h11 |
Concentricità | IT 8 | |
Rugosità | Ra = 0.2-0.8μm | |
Rz = 1.0-5.0μm | ||
Rmax = <> | ||
Durezza | 45-60 HRC | |
finire | Nessun coltello verticale e orizzontale | |
Cavità | Tolleranza | ISO H7 |
Rugosità | Rz = 6.3-16μm |
Condizione di funzionamento
Velocità | Pressione | Temperatura | Media | Diametro fornito |
20m / s | 0-0.05Mpa | -30 ℃ ~ 160 ℃ | Acqua, olio lubrificante, grasso. | 300 millimetri-1500 millimetri |

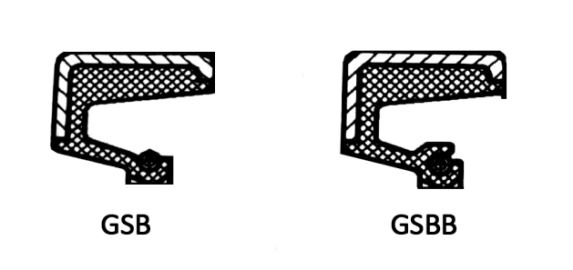

Disegno tecnico
Elenco delle specifiche
Numero di parte | d | D | H | Numero di parte | d | D | H | |
GSB | 304.80 | 355,60 | 25,4 | GSB | 530 | 580 | 22 | |
GSB | 305 | 355 | 23 | GSB | 540 | 590 | 25 | |
GSBB | 310 | 370 | 25 | GSBB | 546,10 | 596,9 | 20,6 | |
GSBB | 311,15 | 349,25 | 17.5 | GSB | 550 | 610 | 25 | |
GSB | 315 | 355,60 | 16 | GSBB | 558,80 | 609.6 | 22.2 | |
GSBB | 317.50 | 355,60 | 23 | GSBB | 560 | 610 | 22 | |
GSB | 320 | 358 | 20 | GSBB | 560 | 620 | 25 | |
GSBB | 320 | 360 | 25 | GSBB | 570 | 620 | 22 | |
GSB | 320 | 380 | 25 | GSBB | 570 | 630 | 25 | |
GSBB | 320,68 | 371,48 | 25,4 | GSB | 580 | 640 | 25 | |
GSB | 325 | 375 | 25 | GSB | 600 | 660 | 25 | |
GSBB | 330 | 3707 | 20 | GSBB | 610 | 670 | 23 | |
GSB | 330 | 390 | 25 | GSB | 620 | 670 | 25 | |
GSB | 340 | 380 | 20 | GSB | 620 | 680 | 23 | |
GSB | 340 | 400 | 25 | GSB | 622,3 | 673,1 | 22.2 | |
GSBB | 342,90 | 381 | 17.5 | GSBB | 630 | 670 | 20 | |
GSBB | 350 | 390 | 20 | GSBB | 635 | 685 | 25 | |
GSBB | 350 | 400 | 25 | GSB | 640 | 690 | 25 | |
GSB | 350 | 410 | 25 | GSBB | 650 | 710 | 25 | |
GSBB | 360 | 400 | 17 | GSB | 650 | 720 | 25 | |
GSB | 360 | 420 | 25 | GSBB | 660,40 | 711.2 | 22.2 | |
GSBB | 361,95 | 412,75 | 22.2 | GSB | 670 | 720 | 25 | |
GSB | 365 | 405 | 18 | GSBB | 673,10 | 711.2 | 19 | |
GSBB | 370 | 415 | 20 | GSB | 685 | 745 | 25 | |
GSBB | 370 | 430 | 25 | GSB | 685,80 | 736,6 | 22.2 | |
GSB | 375 | 420 | 18 | GSB | 690 | 730 | 20 | |
GSBB | 380 | 440 | 25 | GSB | 698,5 | 749,3 | 22.2 | |
GSBB | 390 | 430 | 18 | GSB | 700 | 750 | 20 | |
GSB | 390 | 450 | 25 | GSBB | 710 | 760 | 25 | |
GSB | 395 | 430 | 18 | GSBB | 710 | 770 | 25 | |
GSB | 400 | 450 | 15.6 | GSBB | 711.2 | 762 | 22.2 | |
GSB | 400 | 460 | 25 | GSB | 720 | 768 | 22 | |
GSBB | 400,05 | 438,15 | 17.5 | GSBB | 723,9 | 774,7 | 22.2 | |
GSBB | 406,40 | 457,20 | 23 | GSB | 730 | 790 | 25 | |
GSBB | 410 | 450 | 20 | GSB | 735 | 795 | 25 | |
GSBB | 410 | 470 | 25 | GSBB | 740 | 790 | 25 | |
GSB | 415 | 475 | 23 | GSBB | 749,3 | 825,5 | 22.2 | |
GSBB | 419,10 | 457,20 | 19 | GSB | 750 | 800 | 25 | |
GSB | 420 | 470 | 20 | GSB | 760 | 813 | 25 | |
GSBB | 420 | 480 | 25 | GSBB | 774,7 | 825,5 | 22.2 | |
GSBB | 130 | 470 | 20 | GSB | 780 | 830 | 25 | |
GSB | 130 | 480 | 25 | GSB | 800 | 870 | 22.2 | |
GSBB | 438,15 | 476,25 | 19 | GSBB | 806,45 | 857,25 | 25 | |
GSB | 440 | 480 | 20 | GSB | 810 | 870 | 25 | |
GSB | 440 | 490 | 25 | GSB | 838,2 | 889 | 22.2 | |
GSBB | 440 | 500 | 25 | GSB | 840 | 910 | 25 | |
GSB | 450 | 480 | 17.5 | GSBB | 850 | 900 | 25 | |
GSBB | 450 | 510 | 25 | GSBB | 850,9 | 914,4 | 22.2 | |
GSB | 454,02 | 504,82 | 19 | GSBB | 870 | 920 | 25 | |
GSBB | 160 | 520 | 25 | GSBB | 876,3 | 927,1 | 22.2 | |
GSB | 169,9 | 520,70 | 23 | GSB | 882,65 | 933,45 | 22.2 | |
GSB | 470 | 520 | 22 | GSBB | 890 | 950 | 25 | |
GSBB | 470 | 530 | 25 | GSBB | 900 | 950 | 25 | |
GSB | 480 | 530 | 22 | GSB | 914,4 | 977,9 | 25,4 | |
GSB | 480 | 540 | 25 | GSBB | 940 | 1000 | 25 | |
GSBB | 482,60 | 520,70 | 19 | GSB | 950 | 1000 | 223 | |
GSB | 490 | 550 | 25 | GSBB | 952,5 | 1.003,3 | 22.2 | |
GSBB | 500 | 540 | 20 | GSBB | 960 | 1020 | 25 | |
GSBB | 500 | 560 | 25 | GSB | 971,55 | 1.035,05 | 25 | |
GSBB | 510 | 560 | 25 | GSBB | 1000 | 1050 | 23 | |
GSBB | 520 | 560 | 20 | GSBB | 1000 | 1060 | 25 | |
GSB | 520 | 580 | 25 | GSBB | 1020 | 1070 | 25 | |
GSBB | 520,70 | 571,5 | 22.2 | GSBB | 1030 | 1070 | 25 |
* Ulteriori specifiche su richiesta, forniamo anche prodotti di tornitura o prodotti semilavorati.
