Materiale standard
NBR o FKM * Altre combinazioni di materiali possono essere personalizzate in base alle condizioni di lavoro. |  |
introduzione al prodotto

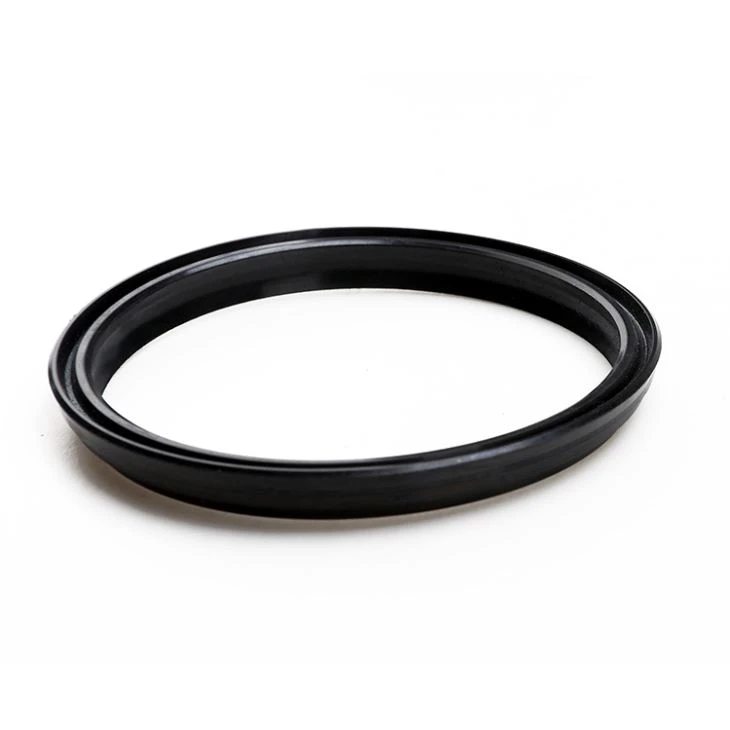

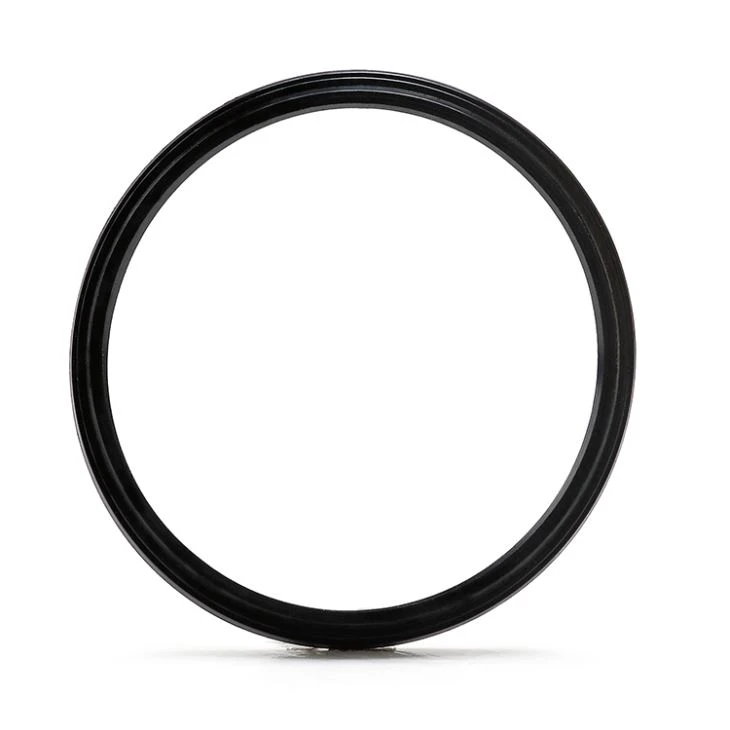

GSM è un parapolvere a doppio effetto normalmente realizzato in gomma NBR, utilizzato nei sistemi idraulici generali.
caratteristiche
Eccellente effetto spolverante Prestazioni di posizionamento stabili Può sopportare differenze di temperatura estreme Installazione semplice |  |
Suggerimento di applicazione
La guarnizione idraulica del tergicristallo GSM può impedire che il film di olio residuo si estenda sull'asta del pistone e ha una funzione antigraffio che impedisce l'ingresso di sporco.
Condizione di funzionamento
Velocità | Pressione | Temperatura | Media | Diametro fornito |
1m / s | - | -35 ℃ ~ 200 ℃ | Olio idraulico, emulsione e acqua. | 15mm 1.000 millimetri |
Qualità della superficie del solco
Ruvidezza della superficie | Rt max ( μ m) | R a ( μ m) |
Superficie scorrevole | * | * |
Groove Base | ≤6.3 | ≤1.6 |
Groove Flanks | ≤15 | ≤3 |
* La rugosità della superficie scorrevole deve corrispondere all'elemento di tenuta installato.
Disegno tecnico
Elenco delle specifiche
Numero di parte | d | D | H | Numero di parte | d | D | H |
GSM0100 | 10 | 18 | 8 | GSM1100 | 110 | 122 | 11 |
GSM0120 | 12 | 20 | 8 | GSM1150 | 115 | 127 | 11 |
GSM0140 | 14 | 22 | 8 | GSM1200 | 120 | 132 | 11 |
GSM0150 | 15 | 23 | 8 | GSM1250 | 125 | 137 | 11 |
GSM0160 | 16 | 24 | 8 | GSM1300 | 130 | 142 | 11 |
GSM0180 | 18 | 26 | 8 | GSM1350 | 135 | 147 | 11 |
GSM0200 | 20 | 28 | 8 | GSM1400 | 140 | 152 | 11 |
GSM0220 | 22 | 30 | 8 | GSM1450 | 145 | 162 | 11 |
GSM0240 | 24 | 32 | 8 | GSM1550 | 155 | 167 | 11 |
GSM0280 | 28 | 33 | 8 | GSM1600 | 160 | 172 | 11 |
GSM0300 | 30 | 36 | 8 | GSM1650 | 165 | 177 | 11 |
GSM0320 | 32 | 38 | 8 | GSM1700 | 170 | 182 | 11 |
GSM0350 | 35 | 40 | 8 | GSM1800 | 180 | 192 | 11 |
GSM0360 | 36 | 43 | 8 | GSM1850 | 185 | 197 | 11 |
GSM0370 | 37 | 44 | 8 | GSM1900 | 190 | 202 | 11 |
GSM0380 | 38 | 45 | 8 | GSM2000 | 200 | 212 | 11 |
GSM0400 | 40 | 46 | 8 | GSM2050 | 205 | 220 | 13 |
GSM0420 | 42 | 48 | 8 | GSM2100 | 210 | 225 | 13 |
GSM0450 | 45 | 50 | 8 | GSM2200 | 220 | 235 | 13 |
GSM0460 | 46 | 53 | 8 | GSM2250 | 225 | 240 | 13 |
GSM0480 | 48 | 54 | 8 | GSM2400 | 240 | 255 | 13 |
GSM0500 | 50 | 56 | 8 | GSM2500 | 250 | 265 | 13 |
GSM0520 | 52 | 58 | 8 | GSM2600 | 260 | 275 | 13 |
GSM0550 | 55 | 6063 | 8 | GSM2750 | 275 | 290 | 13 |
GSM0560 | 56 | 64 | 8 | GSM2800 | 280 | 295 | 13 |
GSM0600 | 60 | 68 | 8 | GSM2900 | 290 | 305 | 13 |
GSM0630 | 63 | 71 | 8 | GSM3000 | 300 | 315 | 13 |
GSM0650 | 65 | 73 | 8 | GSM3200 | 320 | 335 | 13 |
GSM0680 | 68 | 76 | 8 | GSM3400 | 340 | 355 | 13 |
GSM0700 | 70 | 78 | 8 | GSM3500 | 350 | 365 | 13 |
GSM0750 | 75 | 83 | 8 | GSM3600 | 360 | 375 | 13 |
GSM0800 | 80 | 88 | 8 | GSM3700 | 370 | 385 | 13 |
GSM0850 | 85 | 93 | 8 | GSM3800 | 380 | 395 | 13 |
GSM0900 | 90 | 98 | 8 | GSM4000 | 400 | 415 | 13 |
GSM0950 | 95 | 103 | 8 | GSM4200 | 420 | 435 | 13 |
GSM1000 | 100 | 108 | 8 | GSM4400 | 440 | 455 | 13 |
GSM1050 | 105 | 117 | 11 |
* Ulteriori specifiche su richiesta, forniamo anche prodotti di tornitura o prodotti semilavorati.
