Materiale standard
NBR o FKM * Selezione del materiale in base a condizioni di lavoro |  |
Descrizione del prodotto

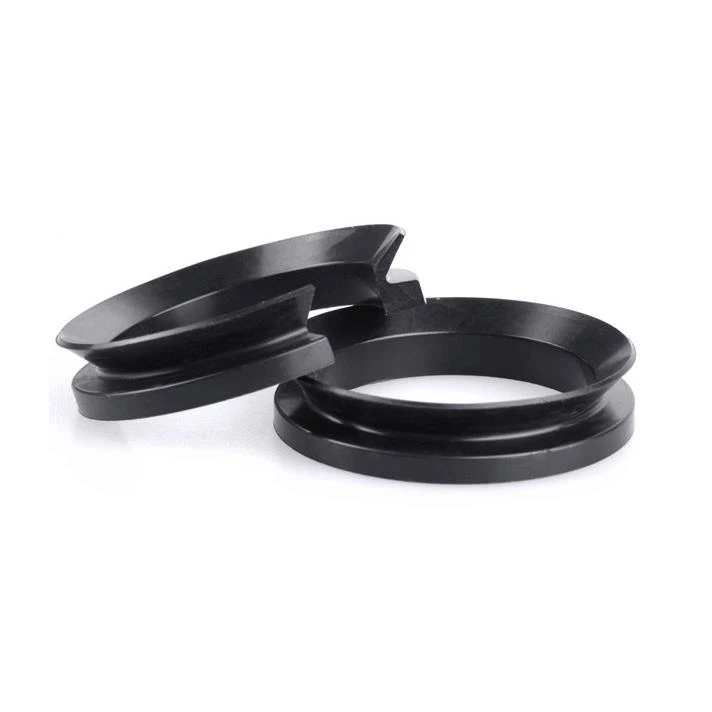

Le guarnizioni V-ring GVA sono speciali guarnizioni completamente in gomma per alberi rotanti e cuscinetti. Il sigillo V adotta un'azione centrifuga di olio lubrificante per prevenire efficacemente l'inquinamento secco e umido.
Questa tenuta dell'albero GVA è realizzata interamente in materiale gommoso e comprende un corpo e un labbro di tenuta conico che viene fissato al corpo da una "cerniera" elastica. L'anello a V è montato sull'albero e ruota con l'albero. Il labbro si posiziona assialmente sulla faccia opposta, che è perpendicolare all'asse. Il corpo della tenuta ha un accoppiamento di interferenza sull'albero e mantiene il labbro in posizione. Questa tenuta ha una resistenza alla coppia e un accumulo di calore molto bassi e non richiede una costosa preparazione sul retro.
caratteristiche
- Facile da installare, può essere allungato normalmente e fare affidamento su l'elasticità della gomma stessa da avvolgere strettamente sull'albero rotante - Piccola pressione di contatto labiale, la pressione di contatto diminuisce man mano che la velocità della linea aumenta - Buona resistenza all'usura - È ammesso un certo grado di eccentricità dell'albero - Prevenire efficacemente l'intrusione di polvere, polvere, acqua, grasso, ecc. |  |
Condizione di funzionamento
Velocità | Pressione | Temperatura | Media | Diametro fornito |
15m / s | - | -35 ℃ ~ 180 ℃ | Acqua, olio, polvere, ecc. | 40 millimetri-2000 millimetri |
* I dati sopra riportati dipendono dal materiale della gomma e i dati estremi non possono apparire allo stesso tempo.
Disegno tecnico
Elenco delle specifiche
Numero di parte | d | d2 | d3 | b1 | d1 | w | B | b2 |
GVA0450 | 43-48 | d + 2 | d + 15 | 7.0 ± 1.0 | 40 | 5 | 9.0 | 5.5 |
GVA0500 | 48-53 | d + 2 | d + 15 | 7.0 ± 1.0 | 45 | 5 | 9.0 | 5.5 |
GVA0550 | 53-58 | d + 2 | d + 15 | 7.0 ± 1.0 | 49 | 5 | 9.0 | 5.5 |
GVA0600 | 58-63 | d + 2 | d + 15 | 7.0 ± 1.0 | 54 | 5 | 9.0 | 5.5 |
GVA0650 | 63-68 | d + 2 | d + 15 | 7.0 ± 1.0 | 58 | 5 | 9.0 | 5.5 |
GVA0700 | 68-73 | d + 3 | d + 18 | 9.0 ± 1.2 | 63 | 6 | 11.0 | 6.8 |
GVA0750 | 73-78 | d + 3 | d + 18 | 9.0 ± 1.2 | 67 | 6 | 11.0 | 6.8 |
GVA0800 | 78-83 | d + 3 | d + 18 | 9.0 ± 1.2 | 72 | 6 | 11.0 | 6.8 |
GVA0850 | 83-88 | d + 3 | d + 18 | 9.0 ± 1.2 | 76 | 6 | 11.0 | 6.8 |
GVA0900 | 88-93 | d + 3 | d + 18 | 9.0 ± 1.2 | 81 | 6 | 11.0 | 6.8 |
GVA0950 | 93-98 | d + 3 | d + 18 | 9.0 ± 1.2 | 85 | 6 | 11.0 | 6.8 |
GVA1000 | 98-105 | d + 3 | d + 18 | 9.0 ± 1.2 | 90 | 6 | 11.0 | 6.8 |
GVA1100 | 105-115 | d + 4 | d + 21 | 10,5 ± 1,5 | 99 | 7 | 12.8 | 7.9 |
GVA1200 | 115-125 | d + 4 | d + 21 | 10,5 ± 1,5 | 108 | 7 | 12.8 | 7.9 |
GVA1300 | 125-135 | d + 4 | d + 21 | 10,5 ± 1,5 | 117 | 7 | 12.8 | 7.9 |
GVA1400 | 135-145 | d + 4 | d + 21 | 10,5 ± 1,5 | 126 | 7 | 12.8 | 7.9 |
GVA1500 | 145-155 | d + 4 | d + 21 | 12.0 ± 1.8 | 135 | 8 | 14.5 | 9.0 |
GVA1600 | 155-165 | d + 4 | d + 21 | 12.0 ± 1.8 | 144 | 8 | 14.5 | 9.0 |
GVA1700 | 165-175 | d + 4 | d + 21 | 12.0 ± 1.8 | 153 | 8 | 14.5 | 9.0 |
GVA1800 | 175-185 | d + 4 | d + 21 | 12.0 ± 1.8 | 162 | 8 | 14.5 | 9.0 |
GVA1900 | 185-195 | d + 4 | d + 21 | 12.0 ± 1.8 | 171 | 8 | 14.5 | 9.0 |
GVA1950 | 195-210 | d + 4 | d + 21 | 12.0 ± 1.8 | 180 | 8 | 14.5 | 9.0 |
GVA2000 | 190-210 | d + 10 | d + 45 | 20.0 ± 4.0 | 180 | 15 | 25,0 | 14.3 |
GVA2200 | 210-235 | d + 10 | d + 45 | 20.0 ± 4.0 | 198 | 15 | 25,0 | 14.3 |
GVA2500 | 235-265 | d + 10 | d + 45 | 20.0 ± 4.0 | 225 | 15 | 25,0 | 14.3 |
GVA2750 | 265-290 | d + 10 | d + 45 | 20.0 ± 4.0 | 247 | 15 | 25,0 | 14.3 |
GVA3000 | 290-310 | d + 10 | d + 45 | 20.0 ± 4.0 | 270 | 15 | 25,0 | 14.3 |
GVA3250 | 310-335 | d + 10 | d + 45 | 20.0 ± 4.0 | 292 | 15 | 25,0 | 14.3 |
GVA3500 | 335-365 | d + 10 | d + 45 | 20.0 ± 4.0 | 315 | 15 | 25,0 | 14.3 |
GVA3750 | 365-390 | d + 10 | d + 45 | 20.0 ± 4.0 | 337 | 15 | 25,0 | 14.3 |
GVA4000 | 390-430 | d + 10 | d + 45 | 20.0 ± 4.0 | 360 | 15 | 25,0 | 14.3 |
GVA4500 | 430-480 | d + 10 | d + 45 | 20.0 ± 4.0 | 405 | 15 | 25,0 | 14.3 |
GVA5000 | 480-530 | d + 10 | d + 45 | 20.0 ± 4.0 | 450 | 15 | 25,0 | 14.3 |
GVA5500 | 530-580 | d + 10 | d + 45 | 20.0 ± 4.0 | 495 | 15 | 25,0 | 14.3 |
GVA6000 | 580-630 | d + 10 | d + 45 | 20.0 ± 4.0 | 540 | 15 | 25,0 | 14.3 |
GVA6500 | 630-665 | d + 10 | d + 45 | 20.0 ± 4.0 | 600 | 15 | 25,0 | 14.3 |
GVA7000 | 665-705 | d + 10 | d + 45 | 20.0 ± 4.0 | 630 | 15 | 25,0 | 14.3 |
GVA7250 | 705-745 | d + 10 | d + 45 | 20.0 ± 4.0 | 670 | 15 | 25,0 | 14.3 |
GVA7500 | 745-785 | d + 10 | d + 45 | 20.0 ± 4.0 | 705 | 15 | 25,0 | 14.3 |
GVA8000 | 785-830 | d + 10 | d + 45 | 20.0 ± 4.0 | 745 | 15 | 25,0 | 14.3 |
GVA8500 | 830-875 | d + 10 | d + 45 | 20.0 ± 4.0 | 785 | 15 | 25,0 | 14.3 |
GVA9000 | 875-920 | d + 10 | d + 45 | 20.0 ± 4.0 | 825 | 15 | 25,0 | 14.3 |
GVA9500 | 920-965 | d + 10 | d + 45 | 20.0 ± 4.0 | 865 | 15 | 25,0 | 14.3 |
* Ulteriori specifiche su richiesta, forniamo anche prodotti di tornitura o prodotti semilavorati.
