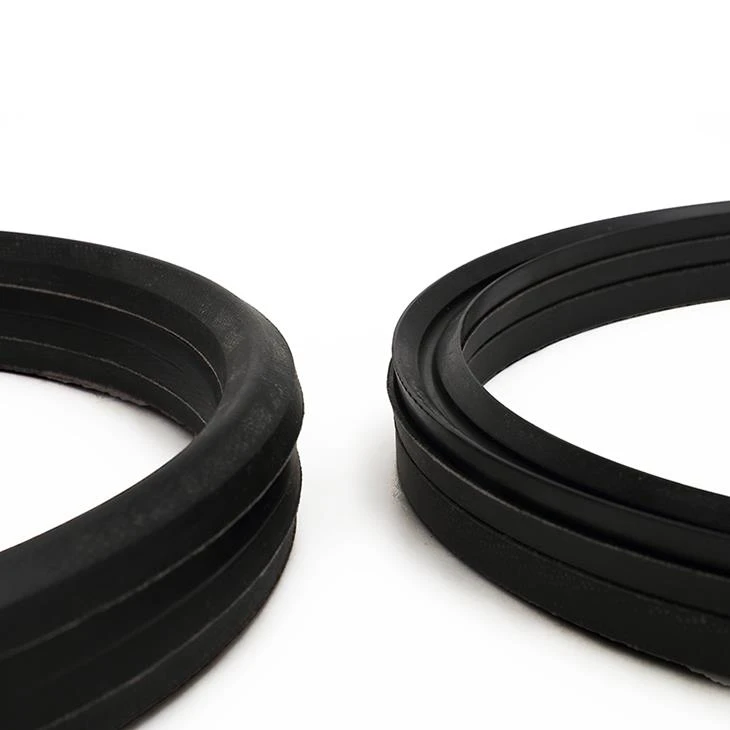

Guarnizioni a V a tenuta alternata Guarnizioni a V
Materiale standard:
1) Gomma rinforzata con tessuto (FAB)
2) Fluororubber (FKM)
3) Pure / F-PTFE
* Altri materiali sono disponibili su richiesta.
introduzione al prodotto

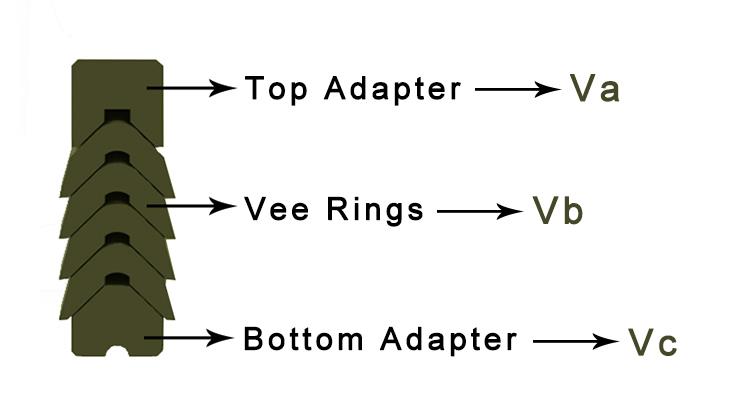

Il VP / R è un anello ad anello di tenuta con rinforzo rinforzato in tessuto, ad alta resistenza all'usura, con un anello di tenuta costituito da un anello di supporto (adattatore inferiore) e un anello di pressione (adattatore superiore).
Le tenute VP / R presentano un design a labiale radiale precaricato che garantisce una buona tenuta. Questo gruppo non è sensibile alla finitura della superficie di tenuta. Gli adattatori maschio e femmina sono utilizzati per completare un set di forme a V e aiutare a sigillare durante la compressione; l'imballaggio a forma di V può essere ottimizzato cambiando il materiale per adattarsi a diversi prodotti chimici, temperature e pressioni.
caratteristiche
- Insensibile alla sigillatura della finitura superficiale - Elevata resistenza all'usura - Altamente adattabile - Resistenza chimica universale - Buona resistenza all'estrusione - Lunga durata - Buona capacità di recupero |  |
Suggerimento di applicazione
Le tenute universali a pistone e stelo VP / R sono comunemente utilizzate in applicazioni statiche, alternative e centrifughe. È particolarmente adatto per applicazioni che richiedono elevati livelli di danni come danni, rischi di contaminazione e pressacavi regolabili, come paranchi telescopici per autocarri, pompe e valvole, compressori pesanti e orizzontali.
Condizioni di lavoro
Velocità | Pressione | Temperatura | Media | Diametro fornito |
1,5 m / s | 0 / 50MPa | -30 ℃ / + 200 ℃ | Olio idraulico (a base di olio minerale) | 20 millimetri-1080 millimetri |
Disegno tecnico

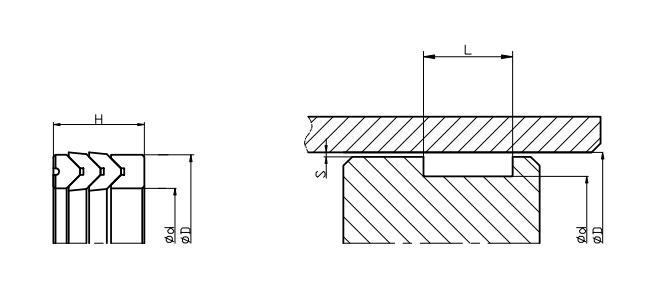

Vee packing per pistone

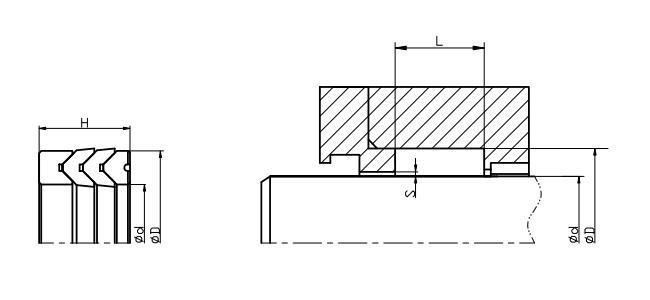

Vee packing per stelo del pistone
Elenco delle specifiche
| Numero di parte | d f8 | D H10 | L + 0.2 | Numero di parte | d f8 | D H10 | L + 0.2 |
| VP0080 | 8 | 18 | 18.5 | VR0020 | 20 | 32 | 22.5 |
| VP0100 | 10 | 20 | VR0022 | 22 | 34 | ||
| VP0120 | 12 | 22 | VR0025 | 25 | 40 | ||
| VP0140 | 14 | 24 | VR0028 | 28 | 43 | ||
| VP0150 | 15 | 25 | VR0030 | 30 | 45 | ||
| VP0160 | 16 | 26 | VR0032 | 32 | 47 | ||
| VP0180 | 18 | 28 | VR0035 | 35 | 50 | ||
| VP0200 | 20 | 30 | VR0036 | 36 | 51 | ||
| VP0220 | 22 | 32 | VR0040 | 40 | 55 | ||
| VP0250 | 25 | 37 | 22.5 | VR0042 | 42 | 57 | |
| VP0280 | 28 | 40 | VR0045 | 45 | 60 | ||
| VP0300 | 30 | 42 | VR0050 | 50 | 70 | 30 | |
| VP0320 | 32 | 44 | VR0055 | 55 | 75 | ||
| VP0350 | 35 | 47 | VR0056 | 56 | 76 | 37 | |
| VP0360 | 36 | 48 | VR0060 | 60 | 80 | ||
| VP0400 | 40 | 52 | VR0063 | 63 | 83 | ||
| VP0420 | 42 | 54 | VR0065 | 65 | 85 | 40 | |
| VP0450 | 45 | 60 | VR0070 | 70 | 90 | ||
| VP0500 | 50 | 65 | VR0075 | 75 | 95 | ||
| VP0550 | 55 | 70 | VR0080 | 80 | 100 | ||
| VP0560 | 56 | 71 | VR0085 | 85 | 105 | ||
| VP0600 | 60 | 75 | VR0090 | 90 | 110 | ||
| VP0630 | 63 | 78 | VR0100 | 100 | 120 | ||
| VP0650 | 65 | 80 | VR0105 | 105 | 125 | ||
| VP0700 | 70 | 85 | VR0110 | 110 | 130 | ||
| VP0750 | 75 | 90 | VR0115 | 115 | 140 | 46 | |
| VP0800 | 80 | 95 | VR0125 | 125 | 150 | ||
| VP0850 | 85 | 100 | VR0140 | 140 | 165 | ||
| VP0900 | 90 | 105 | VR0150 | 150 | 180 | 60 | |
| VP1000 | 100 | 115 | 30 | VR0160 | 160 | 190 | |
| VP1100 | 110 | 125 | VR0180 | 180 | 210 | ||
| VP1150 | 115 | 130 | VR0200 | 200 | 230 | ||
| VP1250 | 125 | 140 | 34 | VR0220 | 220 | 250 | |
| VP1400 | 140 | 155 | VR0240 | 240 | 270 | ||
| VP1500 | 150 | 170 | 40 | VR0250 | 250 | 280 | |
| VP1600 | 160 | 180 | VR0260 | 260 | 290 | ||
| VP1800 | 180 | 200 | VR0280 | 280 | 310 | ||
| VP2000 | 200 | 220 | VR0290 | 290 | 320 | ||
| VP2200 | 220 | 240 | VR0300 | 300 | 330 |
* VP per tenuta pistone, VR per tenuta stelo pistone.
* Altre dimensioni sono disponibili su richiesta.
FAQ
1. Quanti anelli a V sono necessari per la sigillatura del cilindro?
Dipende dalla pressione dei tuoi cilindri idraulici. Qui sono raccomandati anelli Vee qty in base alla diversa pressione di esercizio:
3 VEES: 20-50Mpa
5 VEES: 50-100Mpa
7 VEES: 100-150Mpa
2. Qual è il diametro massimo delle guarnizioni di tenuta del Vee?
Per materiale di FAB, max. il diametro del vee packing è 1080mm.
Per PTFE per altri materiali, vi preghiamo di contattarci per dettagli a sales@jinbondseal.com.
3. Potete fornire un rapporto materiale di ordine (s)?
Sì, siamo in grado di fornire un rapporto sui materiali o un rapporto sui test dei prodotti finiti.
4. Posso visitare la tua fabbrica?
Sì, sei sempre il benvenuto a farci visita. Siamo situati nella città di Guangzhou, in Cina.
