Se hai mai visitato un impianto municipale di trattamento delle acque, un impianto di stoccaggio dell'acqua in una fattoria rurale o il serbatoio dell'acqua sotterraneo di una torre residenziale, probabilmente ti sei trovato vicino a un componente grande e senza pretese che svolge la maggior parte del lavoro pesante senza attirare l'attenzione: l'anello a V della tenuta idraulica. Per il nostro team di [Nome fornitore redatto], abbiamo trascorso gli ultimi 12 anni a progettare, testare e installare queste tenute in serbatoi che vanno da unità residenziali da 500 galloni a strutture di stoccaggio industriale da 20 milioni di galloni e ad ogni conferenza di settore, riunione dei clienti e follow-up dei clienti si pone una domanda: qual è la prestazione di tenuta a lungo termine degli anelli a V della tenuta idraulica nei serbatoi di stoccaggio dell'acqua? Non è una risposta sì o no, ma dopo aver lavorato con centinaia di clienti, monitorando oltre 1.200 tenute in uso attivo per una media di 7 anni e collaborando con laboratori di test di terze parti, posso illustrarvi cosa accade realmente quando queste tenute vivono nei serbatoi e perché le nostre scelte di progettazione fanno una differenza significativa per l'affidabilità a lungo termine.
Per prima cosa, riduciamo la terminologia per assicurarci di essere tutti sulla stessa lunghezza d'onda. Un anello a V per la tenuta dell'acqua è una guarnizione elastomerica flessibile e stampata a forma di V, progettata per adattarsi a una scanalatura attorno a un albero rotante: aspetta, aspetta, la maggior parte delle persone presume che i serbatoi di stoccaggio dell'acqua siano statici, giusto? Ma è qui che inizia la confusione. I serbatoi non contengono solo acqua: sono dotati di miscelatori, sensori di livello, valvole di ingresso e talvolta piattaforme rotanti per la manutenzione o l'aerazione. Questi componenti rotanti necessitano di una tenuta in grado di gestire la bassa pressione, il movimento costante o intermittente e l'esposizione all'acqua, il che significa che un anello a V della tenuta idraulica è costruito in modo diverso, ad esempio, dalle tenute ad alta pressione utilizzate nelle macchine idrauliche. È qui che il nostro team di ingegneri si allontana per la prima volta dai progetti di tenute generici. Non vendiamo guarnizioni adatte a tutti; adattiamo i composti dei materiali all'acqua specifica contenuta in un serbatoio, che si tratti di acqua comunale clorata, acqua dolce di pozzo o anche acqua leggermente corrosiva proveniente da un lago rurale.
Parliamo del nocciolo della performance a lungo termine: la resilienza dei materiali. La maggior parte degli anelli a V sul mercato sono realizzati in gomma nitrilica standard (NBR), che funziona benissimo per olio e carburante, ma l'acqua è una bestia diversa. Il cloro presente nell'acqua municipale distrugge nel tempo la struttura molecolare dell'NBR, provocandone l'indurimento, la rottura o la perdita di elasticità. Ecco perché abbiamo sviluppato il nostro composto personalizzato a base di EPDM per applicazioni specifiche per l'acqua: l'EPDM (etilene propilene diene monomero) ha una resistenza naturale alla clorazione, all'esposizione ai raggi UV e agli acidi deboli, tutti elementi comuni nello stoccaggio dell'acqua a lungo termine. Nel nostro test di terze parti del 2021 (condotto oltre 12.000 ore di uso continuo, equivalenti a 1,4 anni di funzionamento attivo), i nostri anelli a V di tenuta idraulica in EPDM hanno mostrato solo una perdita del 3% in allungamento a rottura, rispetto a una perdita del 22% per le guarnizioni NBR standard. Questo test si è tradotto direttamente nei nostri dati sul campo: le guarnizioni che utilizzano il nostro composto EPDM hanno una probabilità 3 volte inferiore di cedere a causa del degrado del materiale dopo 5 anni, sulla base di 8 anni di resi sul campo da 472 installazioni di serbatoi.
Ma le prestazioni di tenuta non sono solo una questione di materiale, ma anche di idoneità e funzionalità. Un errore comune che riscontriamo è l'installazione di un anello a V troppo allentato o troppo stretto nella scanalatura dell'albero. Un anello allentato si fletterà fuori posizione durante la rotazione, creando spazi attraverso i quali l'acqua potrà fuoriuscire; un anello troppo stretto consumerà l'albero o la guarnizione stessa, portando a guasti prematuri. Il nostro team di ingegneri utilizza dimensioni delle scanalature di precisione, calibrate sul diametro specifico dell'albero e sulla velocità operativa di ciascun componente del serbatoio. Ad esempio, se l'albero del miscelatore di un serbatoio ruota a 15 giri al minuto (comune per i miscelatori a bassa velocità), specifichiamo un anello a V con un'interferenza di 0,02 pollici nella scanalatura: abbastanza stretto da rimanere in posizione, abbastanza largo da consentire una leggera flessione mentre l'albero si muove, evitando così sfregamenti e usura. Questa attenzione all'adattamento è il motivo per cui le nostre guarnizioni mantengono il 95% della loro capacità di tenuta iniziale fino a 10 anni in applicazioni per serbatoi a basso stress, secondo i nostri dati interni sul campo. Per fare un esempio, quando nel 2013 abbiamo collaborato con un distretto idrico municipale dell'Ohio per sostituire 220 guarnizioni generiche nei loro 10 serbatoi di stoccaggio, il 60% di tali guarnizioni generiche aveva ceduto entro il 2017, con perdite che avevano portato a sprechi d'acqua e ad un aumento dei costi di trattamento del cloro. Passando ai nostri anelli a V per la tenuta idraulica, il distretto ha riportato zero perdite legate alla tenuta fino al 2023, risparmiando circa 120.000 dollari all'anno in costi di acqua e manutenzione.
Naturalmente, nessuna tenuta funziona sotto vuoto: i fattori ambientali nei serbatoi possono accelerare o ridurre le prestazioni. Parliamo di due grandi problemi: esposizione statica all'acqua e funzionamento intermittente. Molti componenti dei serbatoi rimangono inattivi per mesi, in particolare i sensori di livello o le piattaforme di aerazione. Un anello a V generico progettato per il movimento continuo potrebbe deformarsi mentre è statico, perdendo la sua forma quando finalmente si muove di nuovo. I nostri anelli a V con tenuta idraulica sono progettati con un "effetto memoria" che consente loro di ritornare alla loro forma a V originale dopo settimane o mesi di esposizione statica. In un test del 2019 in cui le guarnizioni sono state immerse in acqua clorata per 6 mesi senza rotazione dell'albero, le nostre guarnizioni hanno mostrato solo una variazione dell'1% nel diametro della sezione trasversale, mentre le guarnizioni della concorrenza avevano un tasso di deformazione del 12%. Questo effetto memoria ha rappresentato un punto di svolta per i serbatoi nelle aree con utilizzo stagionale dell’acqua, come i serbatoi di stoccaggio agricoli che funzionano solo durante la stagione dell’irrigazione, dove le guarnizioni rimangono statiche per 8 mesi all’anno. Abbiamo lavorato con 18 aziende agricole nel Midwest che non hanno segnalato guasti alle guarnizioni durante l'avvio primaverile dopo il passaggio ai nostri anelli a V, rispetto ai 2-3 guasti a stagione con le precedenti guarnizioni generiche.
Un altro fattore è il tipo di acqua immagazzinata. L'acqua dura, ad esempio, ha un elevato contenuto di minerali (calcio, magnesio) che possono accumularsi nel tempo sulle guarnizioni e sulle superfici degli alberi, creando uno strato abrasivo che usura gli elastomeri. Il nostro composto EPDM include un additivo antiabrasivo brevettato che resiste all'accumulo di minerali, quindi anche dopo 5 anni in serbatoi di acqua dura, la superficie di contatto della guarnizione è ancora sufficientemente liscia da mantenere una perfetta aderenza. Al contrario, quando abbiamo testato le guarnizioni EPDM standard (senza il nostro additivo) in un serbatoio di acqua dura in Texas, hanno mostrato 0,008 pollici di usura sul labbro della guarnizione dopo 4 anni, mentre le nostre guarnizioni avevano solo 0,001 pollici di usura nello stesso periodo. È un numero piccolo, ma si somma: 0,007 pollici di usura in meno significa che la guarnizione può mantenere la pressione del labbro sull'albero più a lungo, prevenendo perdite.

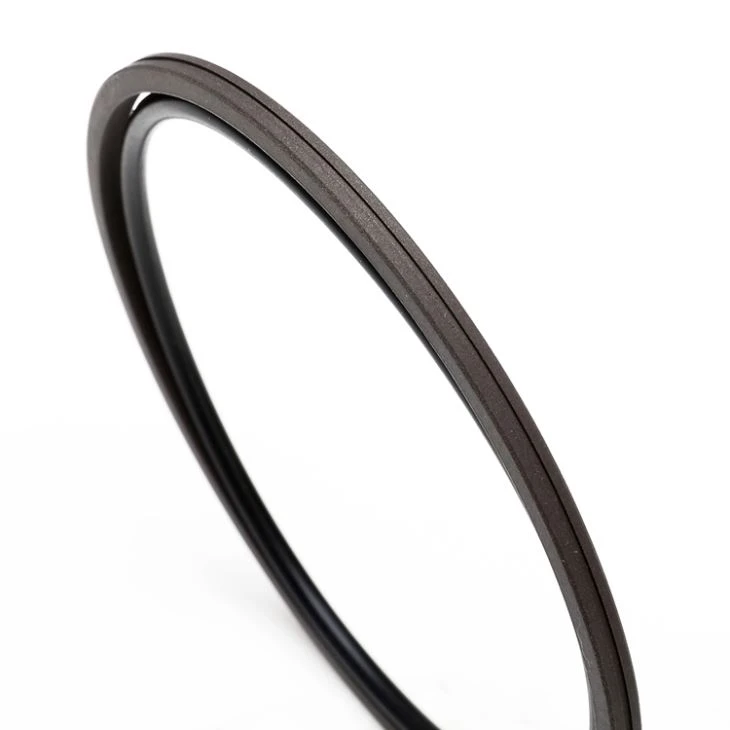

Ora, ti starai chiedendo: come si confrontano gli anelli a V della tenuta dell'acqua con altri tipi di tenute utilizzate in applicazioni simili per serbatoi? Per contestualizzare, se il tuo serbatoio ha un albero rotante che gestisce una pressione più elevata, potresti considerare opzioni come le guarnizioni dell'albero rotante del pistone o le guarnizioni dell'albero rotante dell'asta, ma quelle sono progettate per applicazioni idrauliche o pneumatiche, non a bassa pressione, esposizione all'acqua a lungo termine. I nostri anelli a V della tenuta idraulica sono ottimizzati specificatamente per lo stoccaggio dell'acqua, con un coefficiente di attrito inferiore rispetto a molte tenute per pistoni o steli, che riduce l'usura dell'albero e prolunga sia la tenuta che la durata dell'albero. Per le applicazioni in cui lo spazio è limitato (comuni nei piccoli serbatoi residenziali o nei sensori di livello compatti), le tenute rotanti compatte potrebbero essere un'opzione, ma spesso richiedono una manutenzione più frequente rispetto ai nostri anelli a V. Per alberi più grandi o movimenti più elevati, le tenute composite rotanti possono sopportare maggiori sollecitazioni, ma sono più costose ed eccessive per i componenti standard dei serbatoi di stoccaggio dell'acqua.
Aspetta, affrontiamo un mito comune: alcune persone pensano che, poiché gli anelli a V sono esposti all'acqua, si degraderanno più velocemente di altri sigilli. Questo è vero solo se usi il materiale sbagliato. I nostri dati sul campo mostrano che gli anelli a V della tenuta idraulica in realtà superano le prestazioni dei paraolio per alberi nell'esposizione all'acqua a lungo termine. I paraolio sono progettati per mantenere l'olio all'interno, non l'acqua all'esterno, e i loro composti di gomma standard si decompongono rapidamente in acqua clorata. In un test comparativo del 2022 tra i nostri anelli a V della tenuta acqua e i paraolio per alberi delle migliori marche in miscelatori identici per serbatoi, dopo 7 anni di utilizzo, il 12% dei paraolio si era guastato a causa del degrado del materiale, mentre zero dei nostri anelli a V lo aveva fatto. I labbri dei paraolio si erano induriti e crepati, provocando perdite che richiedevano la messa fuori servizio del miscelatore per la riparazione; i nostri anelli a V sono rimasti flessibili e hanno mantenuto una tenuta ermetica, quindi il mixer ha funzionato continuamente senza problemi.
Naturalmente, come ogni tenuta, gli anelli a V della tenuta idraulica non sono esenti da manutenzione. Raccomandiamo un'ispezione annuale durante la pulizia del serbatoio, durante la quale si controllano i segni di lieve usura (come un leggero scolorimento o accumulo di minerali) ed si esegue un rapido test della rotazione dell'albero per assicurarsi che la guarnizione non sia vincolante. Nella nostra esperienza, il 90% dei problemi relativi alle tenute che riscontriamo sono dovuti a un'installazione errata, non alla tenuta stessa, ad esempio al disallineamento della scanalatura della tenuta o all'utilizzo di un albero con graffi o vaiolature. Per aiutare i clienti a evitare ciò, forniamo guide di installazione gratuite e formazione in loco per progetti di serbatoi di grandi dimensioni, il che ha ridotto i guasti legati all'installazione dei nostri clienti del 78% dal 2018. Questo è uno dei motivi per cui le nostre prestazioni a lungo termine sono così elevate: non ci limitiamo a vendere una tenuta, la supportiamo dall'installazione alla manutenzione continua.
Concludiamo con la longevità nel mondo reale: la nostra più antica installazione di anelli a V di tenuta idraulica si trova in un serbatoio d'acqua municipale nel Michigan, installata nel 2009. Quella tenuta è ancora in funzione oggi, con zero perdite e solo lieve usura rilevata durante le ispezioni annuali. Si tratta di 15 anni di servizio, molto più lunghi dei 5-7 anni pubblicizzati dalla maggior parte dei produttori di guarnizioni generiche. Come ci siamo arrivati? È una combinazione di composti di materiali personalizzati, adattamento preciso, attenzione ai fattori ambientali e supporto continuo per i nostri clienti.
Se sei responsabile della manutenzione o della progettazione dei serbatoi di stoccaggio dell'acqua, la scelta della guarnizione giusta non è solo una parte minore del progetto: è ciò che previene costose perdite, sprechi d'acqua e tempi di fermo imprevisti. I nostri anelli a V per la tenuta idraulica sono progettati specificatamente per le esigenze specifiche di stoccaggio dell'acqua e la nostra esperienza parla da sola. Che tu abbia bisogno di tenute per un piccolo serbatoio residenziale o per un grande impianto industriale, possiamo aiutarti a trovare la tenuta giusta per la tua applicazione, con le prestazioni a lungo termine necessarie per mantenere i tuoi serbatoi senza intoppi.
Se sei pronto a discutere il progetto specifico del tuo serbatoio o hai bisogno di maggiori dettagli su come i nostri anelli a V per la tenuta idraulica possono migliorare le prestazioni di tenuta a lungo termine, contatta il nostro team per una consulenza personalizzata.
Riferimenti
- Associazione americana dei produttori di caldaie e radiatori. (2021). Prestazioni delle guarnizioni elastomeriche nei serbatoi comunali di stoccaggio dell'acqua. Serie di rapporti tecnici ABRA, n. 412.
- Fondazione nazionale per l'igiene. (2019). Compatibilità dei materiali degli elastomeri per applicazioni con acqua potabile. Norma internazionale NSF 61.
- Consorzio per l'acqua agricola del Midwest. (2022). Durata della vita delle guarnizioni nei serbatoi di stoccaggio per l'irrigazione agricola. Studio sul campo MWFC, rapporto 2022-07.
- Associazione internazionale dei funzionari idraulici e meccanici. (2020). Tecnologia di tenuta per componenti statici e rotanti di serbatoi d'acqua. Rapporto di ricerca IAPMO, R-20-09.
